Hệ thống khí y tế là gì?

Hệ thống khí y tế là gì? Đây là một trong những hệ thống hạ tầng kỹ thuật quan trọng nhất trong bệnh viện hiện đại. Hệ thống khí y tế, hay còn gọi là Medical Gas Pipeline System (MGPS), là hệ thống trung tâm dùng để sản xuất, lưu trữ, kiểm soát và phân phối các loại khí y tế từ khu vực trạm nguồn đến các khoa phòng thông qua hệ thống đường ống dẫn khí chuyên dụng.

Khác với việc sử dụng bình khí rời, hệ thống khí y tế trung tâm giúp bệnh viện đảm bảo nguồn khí ổn định, an toàn và liên tục cho các khu vực quan trọng như ICU, phòng mổ, phòng cấp cứu, khu điều trị nội trú và ngoại trú.

Vai trò của hệ thống khí y tế trong bệnh viện

Trong môi trường chăm sóc sức khỏe, hệ thống khí y tế đóng vai trò như một hệ thống duy trì sự sống. Việc sử dụng hệ thống khí y tế trung tâm thay vì bình khí rời mang lại nhiều lợi ích quan trọng:

• Cung cấp đúng loại khí y tế theo từng mục đích điều trị
• Đảm bảo lưu lượng và áp suất ổn định
• Cung cấp khí liên tục 24/7
• Đảm bảo chất lượng khí sạch, không nhiễm bẩn
• Giảm rủi ro khi vận chuyển và lưu trữ bình khí
• Tối ưu vận hành và chi phí logistics nội viện
• Tăng mức độ an toàn cho bệnh nhân và nhân viên y tế

Một hệ thống khí y tế đạt chuẩn phải đảm bảo 4 nguyên tắc cốt lõi:

1. Đúng loại khí (Identity)
2. Đủ lưu lượng (Adequacy)
3. Cung cấp liên tục (Continuity)
4. Đảm bảo chất lượng khí (Quality)

Khí y tế gồm những loại nào trong hệ thống MGPS?

Một hệ thống khí y tế tiêu chuẩn trong bệnh viện thường bao gồm các loại khí sau:

Oxy y tế (O₂)

Đây là loại khí quan trọng nhất trong bệnh viện, được sử dụng trong:

• Hồi sức cấp cứu
• ICU
• Phòng mổ
• Hỗ trợ hô hấp
• Gây mê

Khí nén y tế (Medical Air – 400 kPa)

Là nguồn khí sạch dùng để:

• Vận hành máy thở
• Máy khí dung
• Thiết bị hô hấp
• Các thiết bị y tế cần khí sạch

Khí nén phẫu thuật (Surgical Air – 700 kPa)

Dùng để vận hành:

• Khoan xương
• Cưa xương
• Dụng cụ phẫu thuật chấn thương chỉnh hình

Khí Nitơ Oxit (N₂O)

Được sử dụng trong:

• Gây mê
• Giảm đau trong sản khoa
• Phòng mổ

Hút chân không y tế (Medical Vacuum)

Dùng để:

• Hút dịch
• Hút máu
• Hút đờm
• Giữ vùng phẫu thuật sạch

Hệ thống thải khí gây mê (AGSS)

Dùng để:

• Thu gom khí gây mê dư
• Bảo vệ sức khỏe bác sĩ và ekip phòng mổ

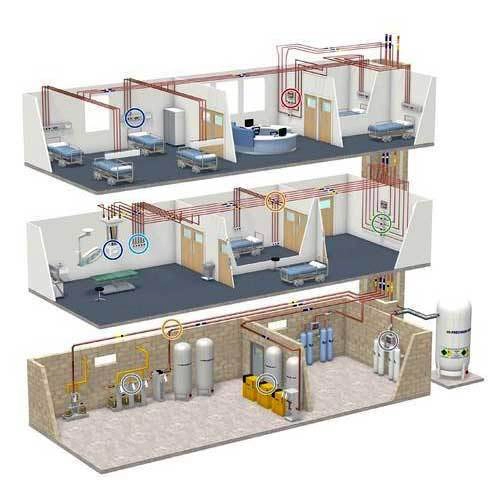

Cấu tạo hệ thống khí y tế trung tâm

Một hệ thống khí y tế trung tâm (MGPS) hoàn chỉnh bao gồm các thành phần chính sau:

1. Nguồn cung cấp khí

Hệ thống phải có 3 nguồn độc lập:

• Nguồn chính (Primary)
• Nguồn phụ (Secondary)
• Nguồn dự phòng (Reserve)

Nguồn có thể bao gồm:

• Bồn oxy lỏng (VIE)
• Giàn chai khí

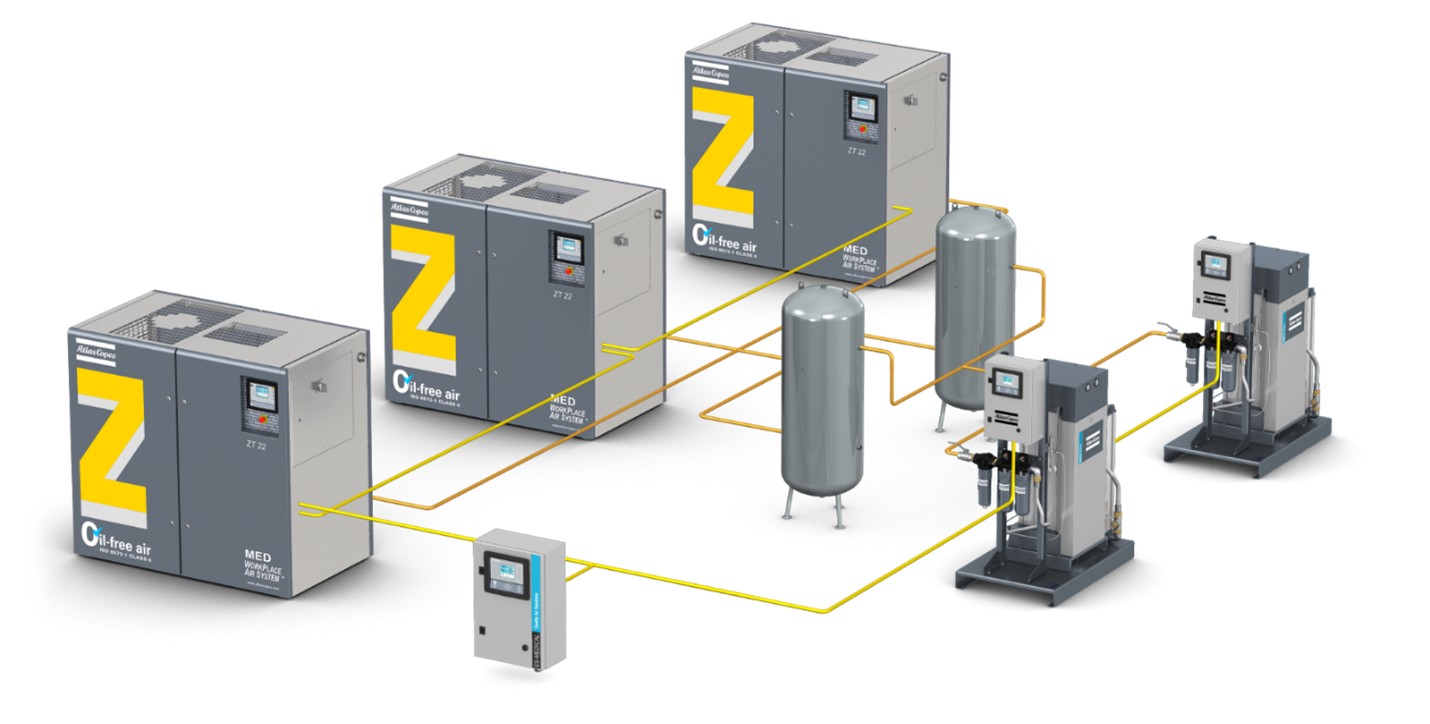

• Máy nén khí
• Máy hút chân không
• Hệ thống tạo oxy PSA

2. Hệ thống đường ống phân phối

Hệ thống đường ống dẫn khí từ nguồn đến các khoa phòng trong bệnh viện.

3. Hộp van khu vực (AVSU) và van chặn khu vực

Cho phép:

• Cách ly từng khu vực khi bảo trì
• Cô lập khi xảy ra sự cố
• Không làm gián đoạn toàn bộ hệ thống

4. Ổ khí đầu ra (Terminal Units)

Là điểm kết nối giữa hệ thống đường ống và thiết bị y tế như:

• Máy thở
• Máy gây mê
• Thiết bị ICU

5. Hệ thống cảnh báo và báo động

Giám sát:

• Áp suất khí
• Lưu lượng
• Tình trạng hoạt động của trạm khí
• Cảnh báo sự cố tại phòng kỹ thuật và các khoa

Nguyên lý hoạt động của hệ thống khí y tế

Nguyên lý hoạt động của Medical Gas Pipeline System gồm các bước:

1. Khí được tạo ra hoặc lưu trữ tại khu vực trạm trung tâm
2. Khí đi qua hệ thống điều áp và kiểm soát áp suất
3. Khí được phân phối qua hệ thống đường ống đồng chuyên dụng
4. Khí đi qua van khu vực
5. Khí đến ổ khí đầu ra tại giường bệnh, ICU, phòng mổ
6. Thiết bị y tế kết nối và sử dụng khí
7. Hệ thống báo động giám sát áp suất và sự cố liên tục

Toàn bộ hệ thống phải đảm bảo áp suất ổn định, không nhiễm bẩn và cung cấp liên tục.

Tiêu chuẩn hệ thống khí y tế (Tiêu chuẩn quốc tế & yêu cầu kỹ thuật)

Hệ thống khí y tế là hệ thống có yêu cầu kỹ thuật và an toàn cực kỳ cao, do đó phải tuân thủ các tiêu chuẩn quốc tế và tiêu chuẩn Việt Nam.

Tiêu chuẩn HTM 02-01

HTM 02-01 là tiêu chuẩn của Bộ Y tế Anh về:

• Thiết kế hệ thống khí y tế
• Lắp đặt
• Kiểm tra
• Nghiệm thu
• Vận hành và bảo trì

Đây được xem là tiêu chuẩn cao nhất cho hệ thống khí y tế hiện nay.

Tiêu chuẩn ISO 7396-1

ISO 7396-1 quy định:

• Yêu cầu thiết kế
• Lắp đặt hệ thống
• Thử nghiệm
• Kiểm tra vận hành
• Nguyên tắc thiết kế 3 nguồn cung cấp

Tiêu chuẩn vật liệu đường ống EN 13348

Đường ống khí y tế phải sử dụng:

• Ống đồng chuyên dụng Cu-DHP
• Ống được làm sạch dầu mỡ
• Bịt kín hai đầu khi vận chuyển
• Không sử dụng ống đồng điện lạnh thông thường

Tiêu chuẩn Việt Nam TCVN 8022-1

Đây là tiêu chuẩn quốc gia tương đương ISO 7396-1 và là cơ sở pháp lý để nghiệm thu hệ thống khí y tế tại Việt Nam.

Yêu cầu thiết kế và lắp đặt hệ thống khí y tế bệnh viện

Khi thiết kế và lắp đặt hệ thống khí y tế cần đảm bảo các yêu cầu kỹ thuật quan trọng:

Yêu cầu về thiết kế

• Thiết kế 3 nguồn cung cấp độc lập
• Tính toán lưu lượng và áp suất chính xác
• Độ sụt áp không vượt quá 5%
• Áp suất ổ khí:
• 400 kPa: Oxy, Air, N2O
• 700 kPa: Surgical Air
• Hệ thống chống đấu nối chéo khí
• Bố trí ổ khí và hộp van đúng tiêu chuẩn

Yêu cầu về thi công lắp đặt

• Sử dụng ống đồng đạt tiêu chuẩn EN 13348
• Hàn đồng không dùng flux

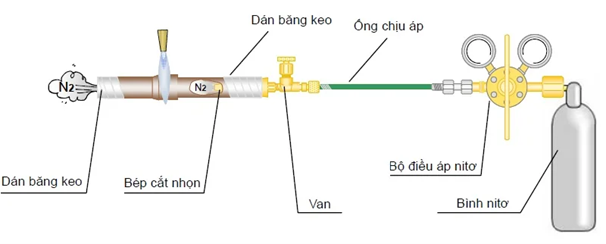

• Thổi khí Nitơ bảo vệ trong quá trình hàn
• Kiểm tra rò rỉ áp suất
• Kiểm tra chống đấu nối chéo
• Kiểm tra độ sụt áp
• Kiểm tra chất lượng khí trước khi vận hành

Đây là các bước bắt buộc trước khi nghiệm thu hệ thống khí y tế.

Rủi ro nếu hệ thống khí y tế không đạt chuẩn

Nếu hệ thống không đạt tiêu chuẩn hệ thống khí y tế, các rủi ro có thể xảy ra:

• Cháy nổ do oxy áp suất cao
• Đấu nối chéo khí
• Nhiễm bẩn khí
• Rò rỉ khí
• Hỏng thiết bị y tế
• Gián đoạn nguồn cung
• Nguy hiểm đến tính mạng bệnh nhân
• Không đạt nghiệm thu bệnh viện

Do đó, hệ thống khí y tế luôn là hạng mục cần tiêu chuẩn kỹ thuật cao nhất trong hạ tầng bệnh viện.

Xu hướng & giải pháp cung cấp khí y tế cho bệnh viện hiện đại

Xu hướng hiện nay của giải pháp cung cấp khí y tế cho bệnh viện:

• Hệ thống tạo oxy PSA
• Hệ thống giám sát khí y tế BMS
• AGSS phòng mổ
• Thiết kế theo tiêu chuẩn HTM 02-01
• Tối ưu năng lượng
• Giải pháp tổng thể từ thiết kế – thi công – kiểm định – bảo trì

Các bệnh viện hiện đại không chỉ cần hệ thống khí y tế trung tâm, mà cần giải pháp tổng thể đảm bảo vận hành an toàn và lâu dài.

SAGOMED – Đơn vị cung cấp giải pháp hệ thống khí y tế bệnh viện

SAGOMED là đơn vị chuyên cung cấp giải pháp hạ tầng kỹ thuật bệnh viện, bao gồm tư vấn, thiết kế, thi công và bảo trì hệ thống khí y tế trung tâm (Medical Gas Pipeline System) theo các tiêu chuẩn quốc tế như HTM 02-01, ISO 7396-1 và TCVN 8022-1.

Với kinh nghiệm triển khai hệ thống khí y tế cho nhiều bệnh viện và cơ sở y tế, SAGOMED cung cấp giải pháp tổng thể bao gồm:

• Tư vấn thiết kế hệ thống khí y tế
• Thi công lắp đặt hệ thống khí y tế bệnh viện
• Hệ thống máy tạo oxy (PSA)
• Hệ thống hút chân không y tế
• Hệ thống thải khí gây mê (AGSS) phòng mổ
• Kiểm định và đánh giá hệ thống khí y tế
• Bảo trì và nâng cấp hệ thống MGPS

Giải pháp của SAGOMED không chỉ tập trung vào lắp đặt hệ thống khí y tế mà còn hướng đến vận hành ổn định, tiết kiệm chi phí và đảm bảo an toàn lâu dài cho bệnh viện.

Khi tìm hiểu hệ thống khí y tế là gì, có thể hiểu đây không chỉ là hệ thống đường ống dẫn khí mà là toàn bộ hệ thống hạ tầng kỹ thuật liên quan đến cung cấp khí y tế trong bệnh viện. Việc thiết kế, thi công và vận hành hệ thống khí y tế cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo an toàn cho bệnh nhân và hoạt động của bệnh viện.

Liên hệ SAGOMED để được tư vấn giải pháp phù hợp cho dự án bệnh viện và cơ sở y tế.

Việc lựa chọn đơn vị tư vấn, thiết kế và lắp đặt hệ thống khí y tế trung tâm có kinh nghiệm và hiểu tiêu chuẩn kỹ thuật sẽ quyết định chất lượng và tuổi thọ của toàn bộ hệ thống.
